Simcenter Flotherm電子機器専用熱設計支援ツール

Simcenter Flotherm Pack

Simcenter™ Flotherm™Packは、Web上で半導体パッケージの熱解析モデルを数分のうちに作成し提供する、ユニークなツールです。
WebブラウザでSimcenter Flotherm Packのサイトにアクセスし、必要最低限の情報を入力すれば、半導体パッケージモデルデータが自動作成されます。あとはダウンロードしてSimcenter FlothermやSimcenter Flotherm XTに読み込み、解析を実行するだけです。必要な熱流体解析モデルの詳細度に応じて、詳細モデル、熱抵抗モデル(2抵抗モデル(※1)、DELPHIモデル(※2))を選択できます。

Web上で半導体パッケージ向け熱解析モデルを数分のうちに作成!Simcenter Flotherm Pack

※1:2抵抗モデルとはθjcおよびθjbで表したモデル。
※2:DELPHIは(DEvelopment of Library of Physical models for an Integrated design environment)の略で、欧州連合の電子機器メーカーが中心となって電子部品の熱設計のための標準化モデルを推奨したプロジェクト。DELPHIモデルは、DELPHIプロジェクトによって作成されたパッケージ部品の熱抵抗モデルで、ひとつのパッケージ部品を10数個の熱抵抗によって規定したモデル。

Simcenter Flotherm Packの機能

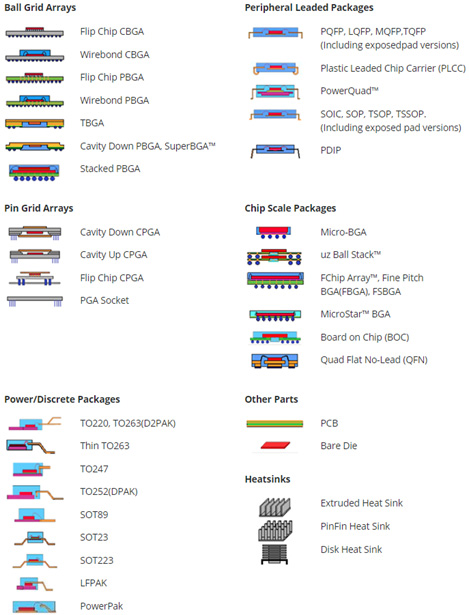

Simcenter Flotherm Packで作成可能なパッケージ

Simcenter Flotherm Packで作成可能なパッケージの図

Simcenter Flotherm Packは、Siemens社により開発されました。
